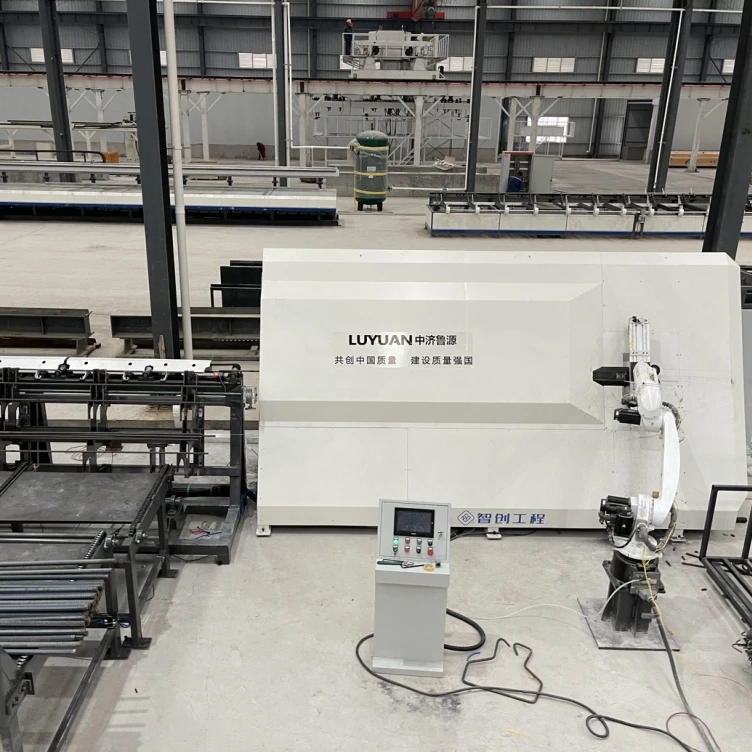

Macchina per flessione della barra automatica in acciaio

Come mostrato nella figura, (a) è progettato per elaborare i prodotti a barre in acciaio. Questa forma di lavorazione è più complessa nella lavorazione delle barre di acciaio, perché comporta l'inversione della testa di torsione. Come mostrato nella figura (b), la barra di acciaio è attorcigliata nella forma della figura dalla forza di interazione tra l'artiglio in torce e la barra d'acciaio. Per modellare la barra nella forma mostrata nella figura (a), l'artiglio di torsione deve essere girato sotto la barra per piegare la barra, che si ottiene dal movimento della piastra mobile. Il processo specifico è: a, la piastra di attività si sposta verso il lato della carta verticale, che è principalmente per impedire alla piastra di attività di entrare in contatto con la barra di acciaio quando si muove su e giù. B. La piastra in movimento si sposta verso l'alto fino a quando l'intera piastra in movimento è sopra la barra di acciaio. C, la piastra di attività si sposta verso l'esterno verso la carta verticale, questo processo è il processo inverso del passaggio 1. D, il disco mobile ruota, in questo momento l'asse è sopra la barra di acciaio e l'artiglio di torsione è sotto la barra di acciaio. Dopo aver completato i quattro passaggi sopra, la barra di acciaio può essere piegata verso l'alto e la barra di acciaio è piegata nella forma mostrata nella figura (C). Infine, lo stesso metodo viene utilizzato per ripristinare la posizione dell'artiglio di torsione nella figura (B) e l'elaborazione nella figura (B) può essere nuovamente completata per ottenere il prodotto della barra d'acciaio, come mostrato nella figura (A). Durante l'intero processo, l'artiglio di torsione si muove sempre attorno all'asse.
